大地網接地電阻測試儀如何進行接觸電壓、接觸電位差測試呢？大地網接地電阻測試儀主要進行大型地網的接地電阻測試，具有電壓等級高、測試速度快、精度高等諸多特點，是變電站內電力工作者經常需要使用到的設備，其中接觸電壓、接觸電位差測試也是大地網接地電阻測試儀經常需要進行的試驗，因此本文就對此本文就以YTC2830大地網接地電阻測試儀為例來進行簡單的介紹。

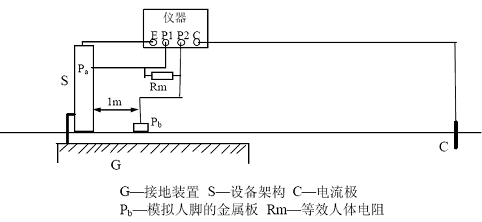

接線圖如下：
在離接地裝置較遠處打一個地樁作為電流極，該電流極離接地裝置邊緣的距離仍取為接地裝置最大對角線長度D的4倍以上。
用導線將儀器面板的C 端子與電流極可靠連接。再用導線將儀器的E 端子接至被試設備的架構。
儀器的P1 端子接至設備架構上的Pa 點，Pa 距地面高度為1.8 米。儀器的P2 端子接至模擬腳的電極Pb,該電極可采用包裹濕布的直徑為20cm 的金屬圓盤，并壓上重物。電極中心距設備邊緣距離為1 米。
儀器P1 與P2 端子間并聯等效人體電阻Rm，一般取Rm=1.5KΩ.檢測接線無誤后，接通儀器電源，選擇執行“接地阻抗測量”，再設置好測試電流，儀器開始測量，測量完畢，可從液晶屏上讀取到阻抗值Z。
最后根據下式計算出接觸電壓Uj
Uj=Z * Is
式中Is 為被測接地裝置內系統單相接地故障電流。
上述測量中，若儀器電壓輸入端不并聯等效人體電阻Rm，則所得結果為接觸電位差。
大地網接地電阻測試儀由于電壓等級比較高，因此在使用的過程中，需要格外注意，必須嚴格按照說明書的規范來進行試驗，與此同時，設備的生產廠家不同，接線和使用方式都會有所不同，因此電力工作者需要額外注意。
