微機繼電保護測試儀是專業用于電力工作中的電力設備，是繼保工作者的好助手。儀天成電力設備有限公司的YTC401微機繼電保護測試儀正是擁有體積小，重量輕才成為了繼保工作者的首要選擇。YTC401單相繼電保護測試儀采用單片微機技術，由自動同期數字毫秒表，邏輯控制單元，多功能數顯單元，高精度數據采集及處理單元，電流、電壓輸出單元，過載及超量程保護單元等部分組成，自帶打印及顯示，測試過程全自動，大大提高測量精度及工作效率。本文就YTC401微機繼電保護測試儀的面板以及菜單詳情做以下的講解。

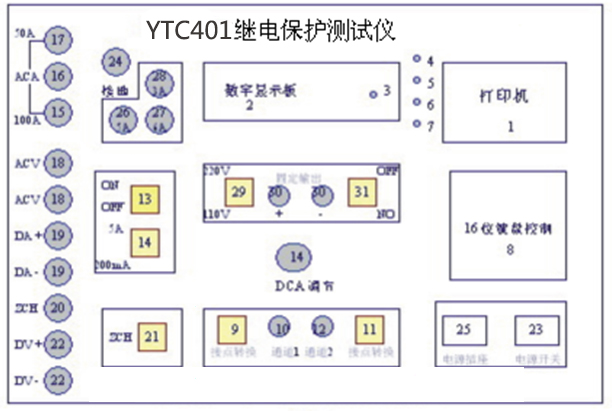

面板說明：
（1）微機打印機。 （2）數字顯示窗口，7位，其中功能顯示2位，數字顯示5位。
（3）直流毫安和毫秒指示燈。 （4）升壓（流）指示燈。
（5）降壓（流）指示燈。 （6）外測狀態指示燈。
（7）訊響指示燈。 （8）功能操作鍵盤。
（9）通道I帶電、空接點選擇開關。 （10）通道I插座、接被測信號或觸點。
（11）通道II帶電、空接點選擇開關。 （12）通道II插座，接被測信號或觸點。
（13）DCA（直流電流）開關。 （14）DCA (直流電流)調節。
（15）ACA（交流電流）100A輸出插孔。 （16）ACA 50A 、 100A公共插孔。
（17）ACA 50A輸出插孔。 （18）ACV 輸出插孔。
（19）DCA 輸出插孔，紅色為“+”、黑色為“-”。（20）ZCH 輸出插孔。
（21）ZCH 輸出開關。 （22）DCA 輸出插孔，紅色為“+”、黑色為“-”。
（23）電源開關 （24）保護接地線柱，使用時請接大地。
（25）電源插座（AC 220V）。 （26）整機電源保險（5A）。
（27）直流電流（DCA）保險（6A）。 （28）調壓器保險（3A）。
（29）直流電壓（DCV）110V或220V固定輸出選擇開關。（30）直流電壓（DCV）固定輸出接線柱，紅色為“+”、黑色為“-”。
(31)直流電流5A～200mA選擇開關。
操作說明：
1、AC /DC鍵：交、直流變換，顯示屏上功能第一位用A、d代表交流、直流。
2、A/V鍵：電流、電壓轉換，顯示屏上功能第二位用U、A代表電壓、電流。
3、自動鍵：按此鍵可自動完成繼電器的吸合、斷開電壓（電流）值及吸合，斷開時間的測試、并直接打印出數據，不須人工干預（DCA狀態除外)。
4、外測鍵：此鍵可完成帶點繼電器（在線繼電器）的吸合、斷開時間測試；外接信號的周期及相位差測試。
5、“快升”、“快降”鍵：調壓器以3轉/分的速度，使輸出電壓（電流）自動上升或下降（不含直流電流：DCA檔）。
6、 “慢升”、“慢降”鍵：調壓器以2轉/分的速度，使輸出電壓（電流）自動上升或下降（不含直流電流：DCA檔），此兩鍵為點動鍵，按下動作，松開停止，且不切斷輸出，以便準確調整到所需輸出電壓（電流）值。
7、“測值”鍵：自動測試繼電器的吸合，斷開電壓（電流）值，重復測三次。
8、“測時”鍵，把電壓（電流）調整到被測繼電器額定值時，按此鍵自動測量繼電器吸合、斷開時間三次。
9、打印鍵：一次測試結束后，可用此鍵打印測試數據，并可重復打印多次（本機只記憶最后一次數據）。
10、顯示鍵：一次測試結束后，可用此鍵顯示測試數據，每個數據顯示2秒。其中，功能顯示的第一位數顯示U、A、S分別表示電壓、電流、時間；第二位顯示1、2、3分別表示測試次數。第一遍顯示吸合值（時間）第二遍顯示斷開值（時間）。
11、合閘鍵：按此鍵使電壓（流）輸出，同時顯示輸出值。
12、分閘鍵：按此鍵切斷電壓（流）輸出，同時鎖存顯示數據。
13、停止鍵：此鍵可停止調壓器的上升、下降，同時分閘，鎖存顯示數據。在自動、測值、測時、測頻、測相位的過程中，可用此鍵終止執行。
14、復位鍵：按此鍵微機復位，切斷所有輸出，微機恢復初始狀態，顯示（P）。調壓器自動下降到零。顯示該為（Y），此時可用0-9鍵輸入試驗日期。若開機時已輸入日期，或不需打印日期，則復位時不用在輸入。
