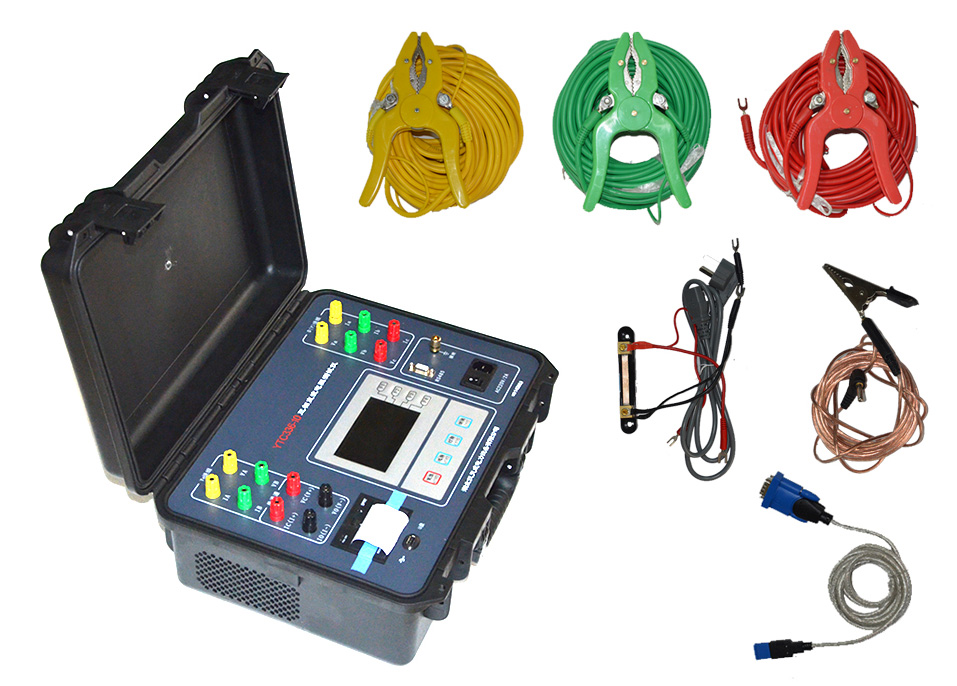

三相直流電阻測試儀是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。為了滿足變壓器直流電阻快速測量的需要，我公司利用自身技術優勢開發研制了新一代YTC336-10直流電阻測試儀。該儀器采用全新電源技術，具有體積小、重量輕、輸出電流大等特點。整機由單片機控制，自動完成自檢、數據處理、顯示等功能，還具有自動放電和放電音響報警指示等功能。儀器測量精度高，操作簡便，可實現變壓器直流電阻的快速測量。儀天成電力設備有限公司就YTC336-10三通道直流電阻測試儀的功能特點以及注意事項做以下說明。
功能特點：
1、本儀器自動選擇輸出電流（最大可以輸出10A）。
2、測量范圍寬（0Ω-100Ω），能測量變壓器、互感器等感性直流電阻。
3、顯示器采用480*272點陣65K色彩色大屏幕，顯示數據清晰易讀。
4、本儀器帶有萬年歷、100組數據存儲、溫度自動換算等功能，關機不丟失數據。本機還設有打印機可以輸出打印測試數據，“U盤”接口方便導出數據以供查閱編輯。
5、本儀器設有RS485通訊接口，配合上位機操控軟件，實現遠距離控制測量。
6、本儀器設有三相同測功能，以應對星型接法繞組一次接線完成三相直阻測量，自動計算三相不平衡率，極大節省測量時間提高工作效率。也可以采用逐相測試功能，針對YN、D（Y）連接方式的變壓器進行逐相測試，測試完成，自動計算三相不平衡率。
本儀器還設有自動助磁功能，針對鐵芯五柱低壓角接變壓器繞組的測試，采用高低壓串激磁的方法進行測試，儀器內部自動連結繞組的助磁回路，可快速準確測試低壓繞組的直流電阻。
7、本機具有音響放電報警，放電指示清晰，減少誤操作。
8、本機具有輸入誤接AC380V電源保護報警保護功能，減少誤操作對儀器的損害，本機還具有完善的反電勢保護抗拉弧能力強。
9、本機具有適用溫度寬、精度高、防震、抗干擾、穩定性高、攜帶方便等特點。
注意事項：
1、使用本儀器前一定要認真閱讀本手冊。
2、儀器的操作者應具備一般電氣設備或儀器的使用常識。
3、本儀器戶內、戶外均可使用，但應避免雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所使用。
4、本儀表屬高精密儀表，應避免劇烈振動。
5、對本儀器的維修、維護和調試應由專業人員進行。
6、測試完畢后一定要等放電報警聲停止后再關閉電源，拆除測試線。
7、測量無載調壓變壓器，一定要等放電報警音停止后，再切換變壓器檔位。
在測試過程中，禁止拆卸和移動測試夾和供電線路。
儀天成電力設備有限公司
2018年10月18日
