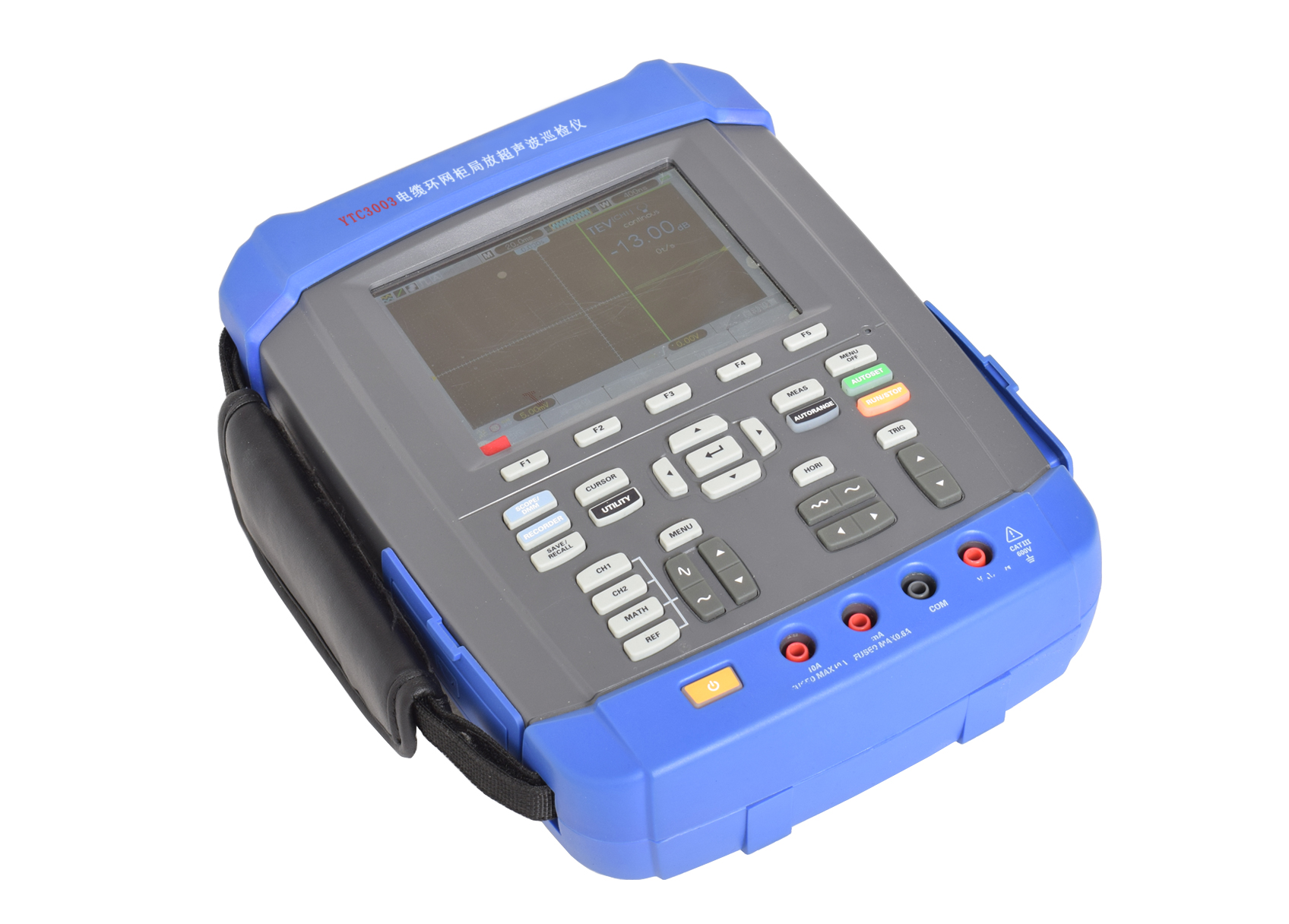

手持式局部放電測試儀是一款性能精良的檢測儀器，專門適用于開關柜、變壓器及GIS設備的局部放電在線檢測與定位工作。該設備整套配置齊全，主要由測試儀主機、專用局部放電檢測軟件、復合式TEV傳感器、超聲波傳感器、高頻電流互感器、高頻傳感器及配套連接線構成，可滿足多場景、多設備的檢測需求。
測量程序：
TEV測量：核心用于檢測開關柜內部的局部放電現象，精準捕捉設備內部絕緣缺陷引發的放電信號；
高頻電流互感器測量：主要針對變壓器內部局部放電進行檢測，可有效識別變壓器繞組、鐵芯等部件的潛在故障；
超聲波測量：作為變壓器內部局部放電檢測的輔助手段，可配合高頻電流互感器測量，提升檢測準確性；
超高頻測量：專門用于GIS設備內部局部放電檢測，能夠精準捕捉GIS設備內部絕緣劣化產生的超高頻放電信號。
技術參數：
（1）復合式TEV測量
傳感器類型：容性傳感器；測量量程：0～60dBmV；分辨率：1dB；測量誤差：±1dB；檢測頻寬：5~70MHz；脈沖/周期最大值：655；門限調節范圍：3～57dB。
（2）高頻電流互感器
檢測頻帶：10kHz～30MHz；信號傳輸方式：50Ω同軸電纜傳輸；檢測靈敏度: 10pC。
（3）超聲波測量
測量量程：-7dBμV～68dBμV；分辨率：1dB；測量誤差：±1dB；傳感器靈敏度：-65dB（0dB = 1volt/μbar 有效值SPL）；傳感器中心頻率：20～50kHz；傳感器直徑：不大于50mm；外差頻率：38.4kHz。
（4）特高頻傳感器
檢測頻帶：300MHz～1.5GHz；信號傳輸方式：50Ω同軸電纜傳輸；檢測靈敏度：1dB；增益：＞65dBm。
手持式電纜環網柜局放儀采用高速AD轉換電路完成信號的數字化，并通過數字信號處理、自適應濾波等干擾信號處理方式，測量準確速度快，是不可多得的局部放電現象檢測的優良儀器。
